Šifra proizvoda: #20198

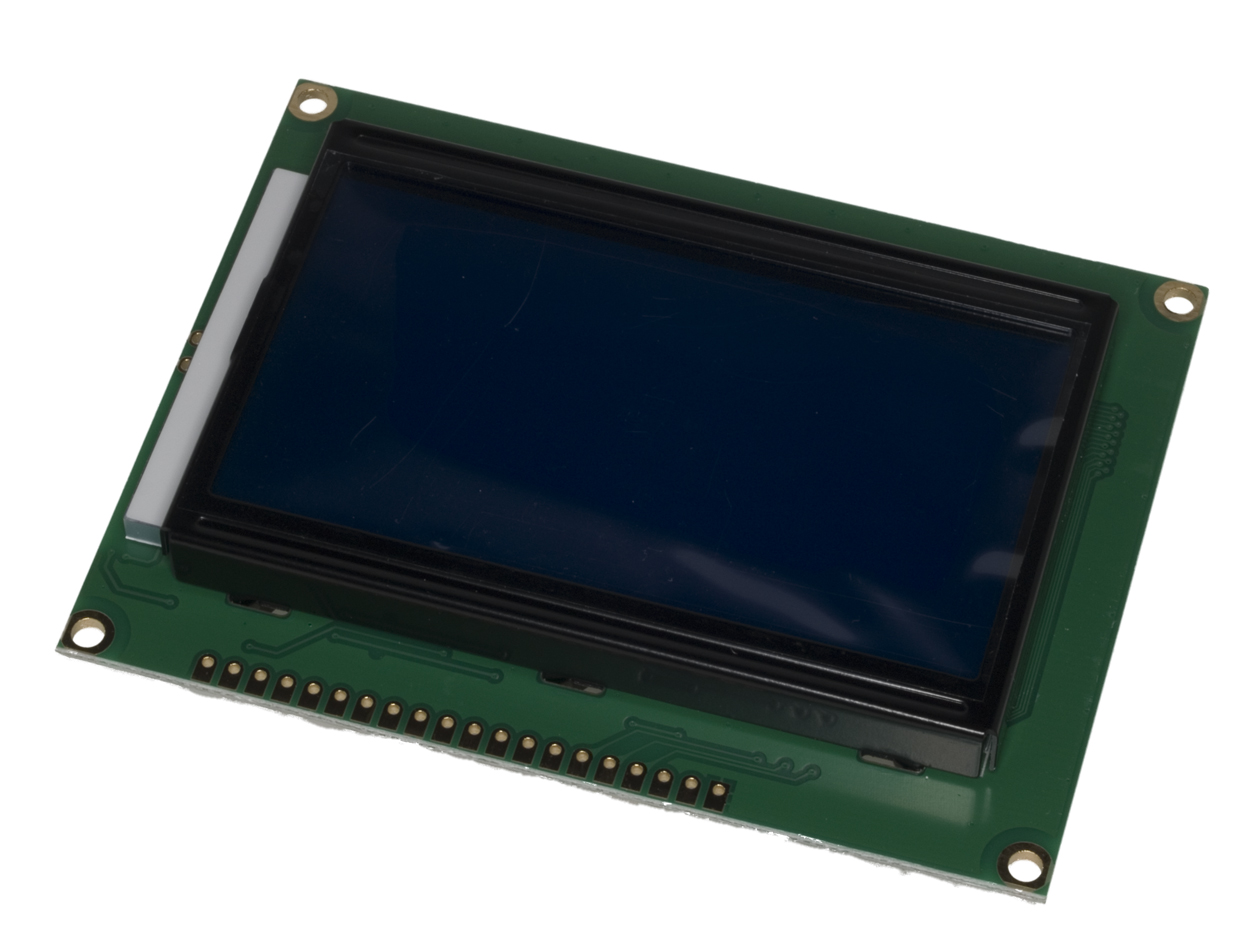

LCD 12864B

LCD, Grafički displej, 128x64 tačaka, plavo pozadinsko osvetljenje,

Grafički LCD modul 12864B je LCD displej formata 128 x 64 piksela sa plavim pozadinskim osvetljenjem.

Displej je potpuno programabilan i može da prikazuje kombinaciju grafike i teksta.

Može da radi i u paralelnom i u serijskom (SPI) režimu, koji se mogu konfigurisati pomoću eksternog pina PSB. U SPI režimu su potrebna samo 3 pina za podatke za pokretanje ovog displeja.

Nije potreban potenciometar za podešavanje kontrasta jer je on fabrički podešen na optimalni nivo.

1) Inkapsulacija: COB (čip na ploči)
2) Format displeja: 128x64 tačke
3) Tip displeja: STN, transflektivan, pozitivan, plavi
4) Kontroler: ST7920 ili ekvivalentan kontroler
5) Interfejs: 8-bitni paralelni interfejs ili serijski SPI režimi
6) Pozadinsko osvetljenje: plavo
7) Smer gledanja: 6 sati
8) Šema upravljanja: radni ciklus 1/64, pristrasnost 1/9
9) Napon napajanja: 5V
10) VLCD podesiv za najbolji kontrast: 9V (VOP.)
11) Radna temperatura: -20°C do +70°C
12) Temperatura skladištenja: -30°C do +80°C
