Šifra proizvoda: #5692

RK 3660

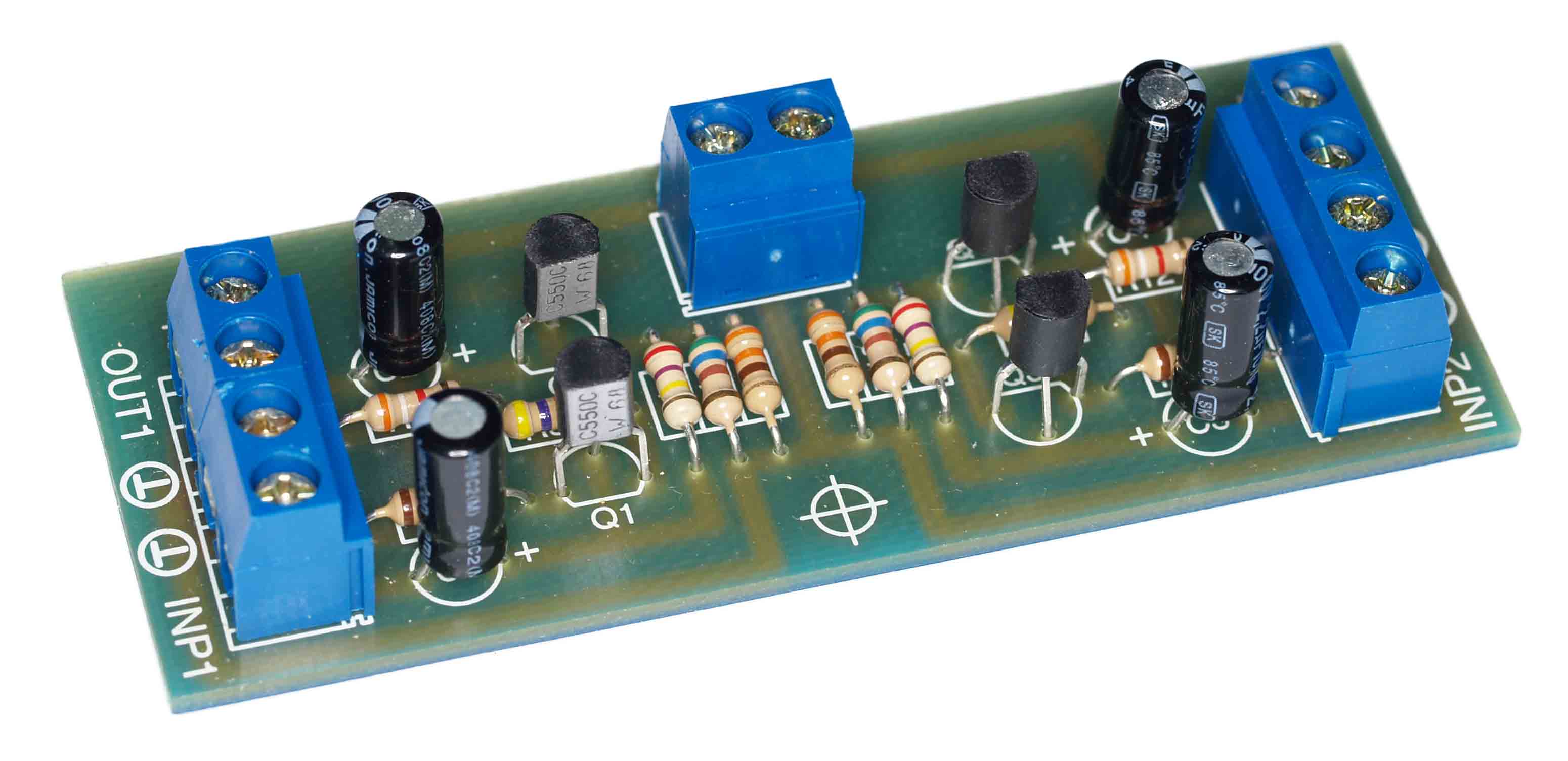

RK 3660 Uni. STEREO tranzistorsko pretpojačalo MIKSER

Ovaj predpojačavač ima univerzalni primenu. Dvostepenog tipa, sa dva puta po dva NPN tranzistora tipa BC550. Rekli smo da je u osnovi stereo, ali može da se koristi i u mono tehnici.
Predpojačavač je predviđen za napajanje dobro filtriranim naponom od 9V do 30V. Napon ne mora biti stabilizovan, ali mora biti dobro filtriran, da bi se izbegla brujanja, čija su porekla iz napajanja. Iz tog razloga se ponekada ovakvi i slični predpojačavači napajaju iz baterija. Potrošnja struje je minimalna od oko 3mA. Napajanje se spaja na rednu stezaljku sa oznakom “+” i “—” koja se nalazi na sredini štampane pločice.
Ulazna osetljivost predpojačavača je 1mV kod ulazne impendanse od 10Koma. Maksimalni signal na ulazu je 20mV. Predpojačavač je linearan u pomenutom odnosu ulaznog signala.
Što se tiče osnovnih karakteristika ovog predpojačavača, da dodamo da je maksimalno pojačanje oko 100 puta i maksimalni izlazni napon je 2,5V
