Šifra proizvoda: #24374

BACKUP BATT.SW.M350

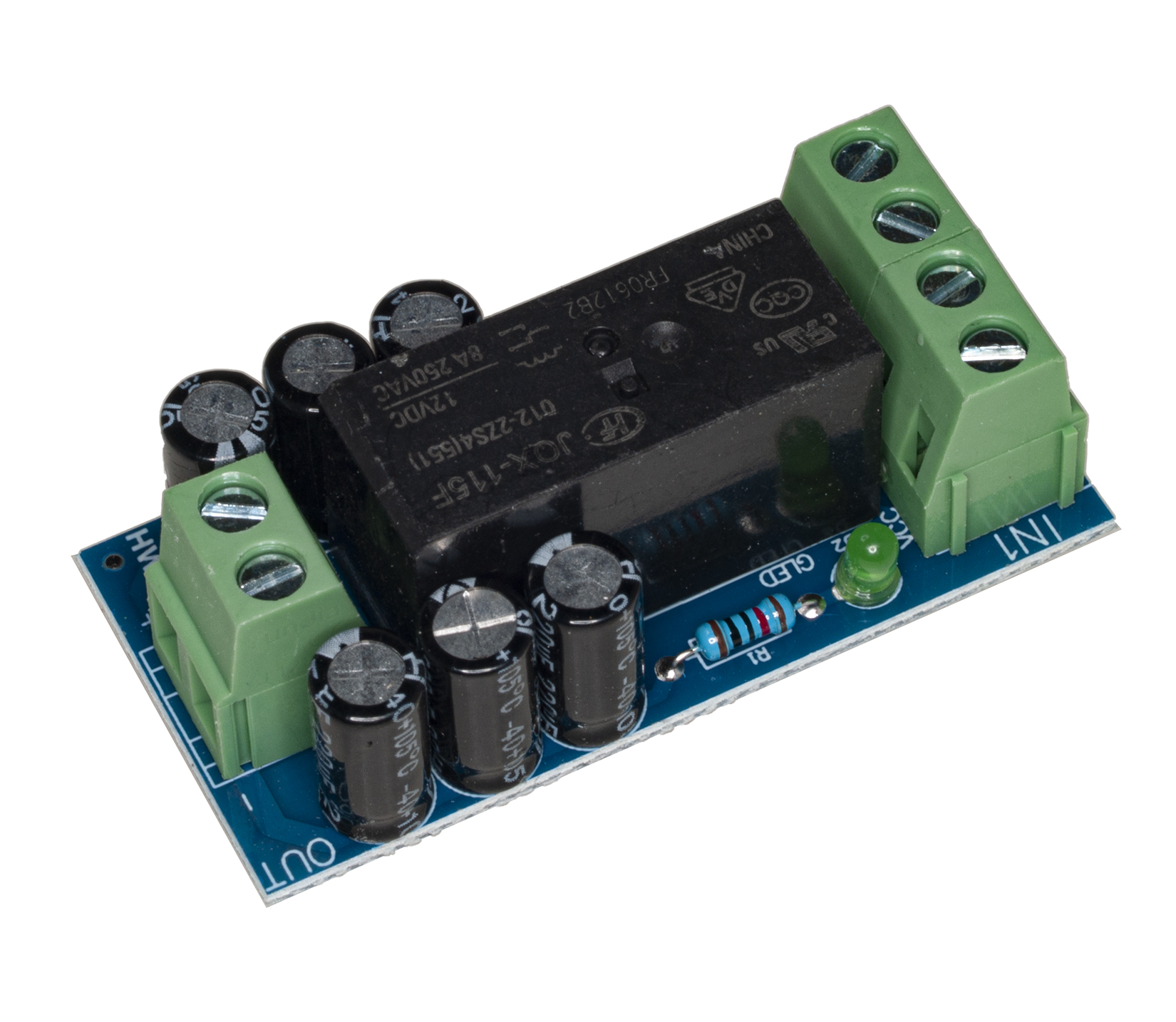

12A Backup Battery Switching Module

Ovaj modul je predviđem za prebacivanje napajanja u hitnim slučajevima i dizajniran je za besprekoran prelaz između primarnog izvora napajanja adapterom od 12V i rezervne baterije.

Ispravno povezivanje modula je ključno za njegovu funkcionalnost. Pogledajte dijagram ožičenja ispod za detaljna uputstva. Uverite se da su svi priključci bezbedni pre nego što uključite napajanje.

Ulaz 1 (IN1 - Napajanje adaptera): Povežite vaš adapter za napajanje od 12V na IN1 terminale. VCC terminal je za pozitivni (+) provodnik, a GND je za negativni (-) provodnik. Ovo će biti primarni izvor napajanja.

Ulaz 2 (IN2 - Napajanje baterije): Povežite vašu 12V bateriju na IN2 terminale. +BAT+ terminal je za pozitivni (+) provodnik baterije, a +BAT- je za negativni (-) provodnik. Ovo će biti rezervni izvor napajanja.

Izlaz (OUT - Opterećenje): Povežite vaše opterećenje (npr. grejač, računar, mrežni uređaj) na OUT terminale. '+' terminal je za pozitivni provodnik opterećenja, a '-' terminal je za negativni provodnik.

Primarno napajanje (adapter): Kada adapter od 12 V povezan na IN1 ima napajanje, modul će mu dati prioritet za napajanje. Zeleni LED indikator na modulu će svetleti, što znači da je adapter aktivni izvor napajanja.

Rezervno napajanje (baterija): Ako se napajanje adaptera od 12 V na IN1 prekine ili prestane, modul će se automatski prebaciti na bateriju povezanu na IN2. Crveni LED indikator će svetleti, što znači da baterija sada napaja opterećenje.

Automatsko prebacivanje: Prelazak između adaptera i napajanja iz baterije je dizajniran da bude besprekoran, osiguravajući kontinuirani rad povezanog opterećenja.
